Индикаторы, Искатели скрытой проводки МАГ-2

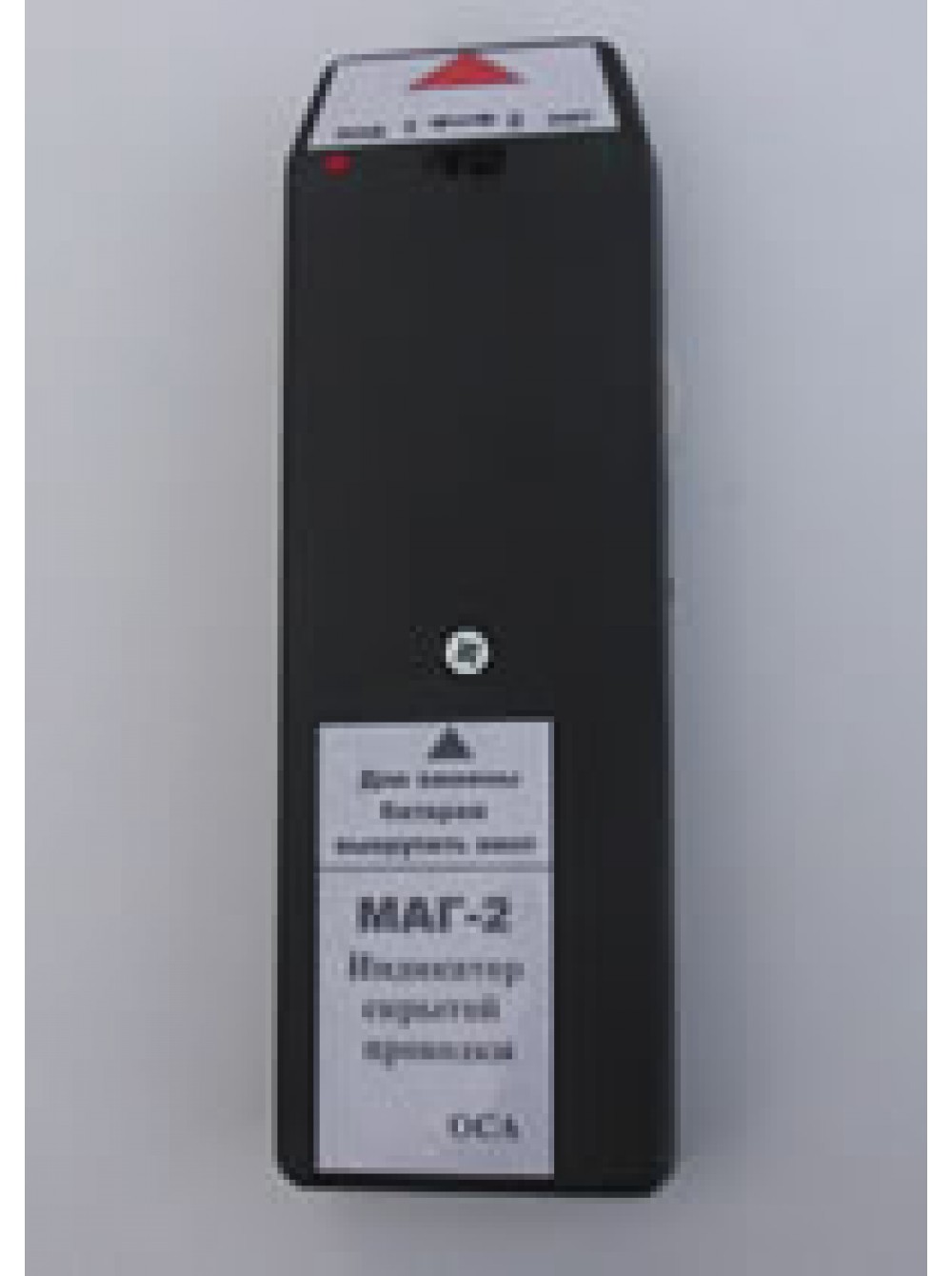

Индикатор скрытой проводки МАГ-2.

Бытовое электронное устройство «МАГ» предназначено для отыскания скрытой проводки, нахождение мест обрыва в электрических цепях и контроля безопасности электроприборов переменного напряжения.

Устройство «МАГ» работает в двух режимах.

Режим-1 (переключать в положения «1»)-устройство позволяет обнаружить скрытую проводку, находящуюся под фазным напряжением (без подключения нагрузки). В этом режиме устройство позволяет определить место обрыва фазного провода.
Режим-2 (переключать в положение «2»)-устройство позволяет определить местоположение скрытой проводки (оба провода) при отключеной нагрузки. Причем чем больше элктрическая мощность отключеной нагрузки, тем на большей глубине определяется местоположения электропроводки.

 Работа с устройством «МАГ».

Включите прибор, повернув движок потенциометра (загорается зелёный светодиод). Выберите необходимый режим и чуствительность (чуствительность изменяется вращением движка потенциометра). Разместите устройство перпендикулярно поверхности,  в которой предположительно находится электропроводка. Медленно передвигайте устройство вдоль поверхности. При необходимости увеличивайте или уменшайте чуствительность. В режиме «1» устройство реагирует на электрические заряды. Заряд можно убрать, приложив к поверхности (перед прибором) руку. При прохождении устройства над проводкой включается звуковой и световой сегналы. Движениями устройсва право-влево,  вверх-вниз и регулировкой чуствительности, определите точное расположение проводки. При проведении этих работ желательно отключить все электрические приборы,  воизбежания ложных срабатываний устройства, так как многие приборы создают вокруг себя довольно сильные электрические и магнитние поля. В режиме «2» включить активную нагрузку.например-лампочку накаливания, мощностью не менее 60 ватт, в искомой сети.
После окончание работы, поворотом движка потенциометра, выключите прибор (зеленый светодиод плавно погаснет в течении 5…10 секунд).
