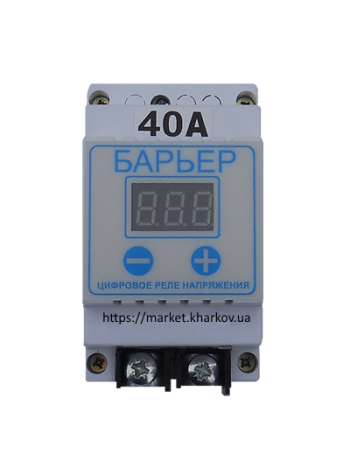

Барьер 40А Киев DIN усиленный клемник

Барьер 40А усиленный клемник (100)

1. Назначение.

БАРЬЕР микропроцессорный с цифровой настройкой (в дальнейшем - «Барьер») предназначен для защиты любых бытовых электроприборов (таких как телевизоры, компьютеры, холодильники и др.) при выходе сетевого напряжения за пределы допустимого. «Барьер» не вносит искажений в форму выходного напряжения. Наличие цифровой настройки основных параметров «Барьера».

2. Технические параметры.

• Пределы работоспособности 100 - 450 В* «Барьера» 45-65 Гц*
• Верхний порог отключения нагрузки 230-280 В (250 В**)
• Нижний порог отключения нагрузки 150-210 В (170 В**)
• Максимальный ток нагрузки 30 А-40 А***
• Время задержки подачи напряжения 3-900 сек (10 сек**)
• Диапазон рабочих температур +10+50 град


*Переменное напряжение синусоидальной формы.
**Настройки по умолчанию
***Указано на корпусе «Барьера»

3. Принцип действия.

После включения в сеть «Барьер» проверяет напряжение в течение установленного времени на соответствие его заданным пределам и только после этого подключает нагрузку. Индикация напряжения и времени осуществляется 3-х разрядным индикатором. При выходе сетевого напряжения за установленные пределы «Барьер» автоматически отключает нагрузку - при этом контроль сетевого напряжения продолжается, отображаясь миганием индикатора. При входе сетевого напряжения в установленные пределы включается таймер обратного отсчета времени, по истечении которого подключается нагрузка. В течение обратного отсчета таймера времени контроль сетевого напряжения продолжается. Нагрузка будет подключена только в том случае, если за установленное время сетевое напряжение ни разу не выходило за установленные пределы.

4. Установка параметров пользователя.

Все установки осуществляются посредством трех клавиш - «-» и «+». Переход из режимов установки в рабочий режим происходит автоматически через 5 с после последнего нажатия клавиш.

Рабочий режим

• Одновременное нажатие «-» и < Загораются и гаснут верхние сегменты цифр индикатора. Отображается установленный верхний порог напряжения. Клавишами «-» и «+» производится изменение верхнего предела напряжения от 230 до 280 В. Одновременное нажатие «-» и «+» Загораются и гаснут нижние сегменты цифр индикатора. Отображается установленный нижний порог напряжения. Клавишами «-» и «+» производится изменение нижнего предела напряжения от 150 до 210 В. X Одновременное нажатие «-» и «+» Загораются и гаснут буквы «ссс» на индикаторе. Отображается установленное время включения. Клавишами «-» и «+» производится изменение.

5. Схема подключения.

Схема подключения к сети изображена на корпусе «Барьера». Назначение клемм: Фвх - входной фазный провод; Фвых - выходной фазный провод; О - провод нейтрали.

6. Порядок эксплуатации.

Установить «Барьер» на ВПМ - рейку в щит ке возле входных предохранителей. Присоединить сетевые провода согласно схеме на корпусе «Барьера». Подать сетевое напряжение и если требуется, провести настройку параметров.

7. Техника безопасности.

Во избежание пожара не допускается эксплуатация «Барьера» с нагрузкой, превышающей максимальноадопустимое значение Запрещается использовать «Барьер» со вскрытым корпусом. Не допускайте попадания воды внутрь корпуса. В случае неисправности не пытайтесь отремонтировать «Барьер» самостоятельно.

8. Гарантийные обязательства.

Срок гарантии — 6 месяцев со дня продажи. Замена брака осуществляется продавцом по месту приобретения.
